【山梨県産業技術センタープロポーザル】

産業技術センターをより活用していただくため、センターの研究や設備などをわかりやすく紹介します。

TOPIC：【設備紹介】
包装貨物の耐落下衝撃性能及び小型製品に対する耐衝撃性能を評価
『落下衝撃試験機』

■JKAの補助事業



■落下衝撃試験機とは



■各設備の紹介

①包装貨物落下試験機

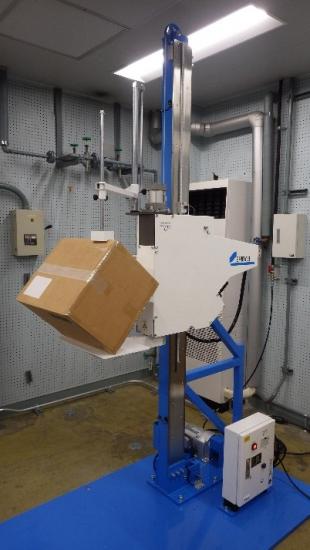

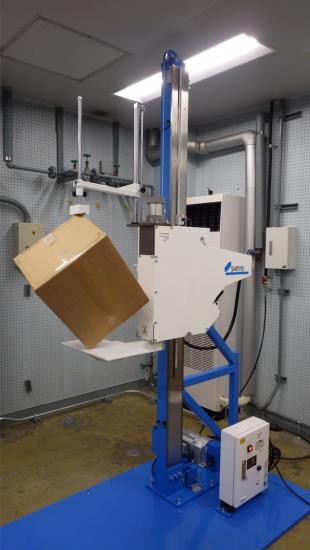

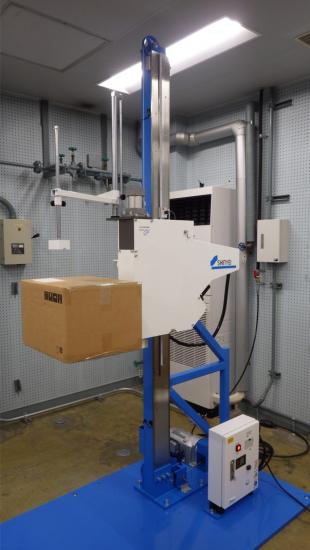

面落下試験	稜落下試験	角落下試験
↘	↓	↙

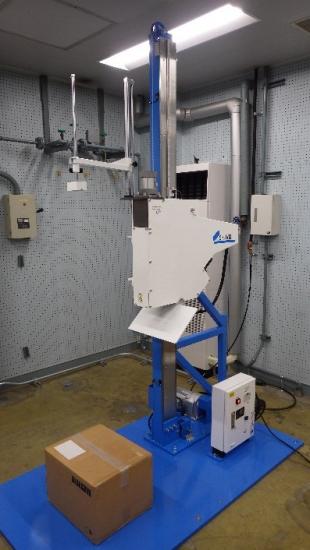

	落下試験後



メーカ・型式	神栄テクノロジー（株）　DTS-80
供試品最大寸法（mm）	W900 ✕ D575 ✕ H900
供試品最大重量（kg）	80
設定落下高さ範囲（mm）	200～1,800（角稜落下治具使用時　1,350）
対応規格	JIS Z 0200 「包装貨物–性能試験方法一般通則」 JIS C 60068-2-31 「環境試験方法　―電気・電子―　第2-31部：落下試験及び転倒試験方法」



②振子式衝撃試験機

振子式衝撃試験機

メーカ・型式	神栄テクノロジー（株）　PST-300
供試品最大寸法（mm）	φ100
供試品最大重量（g）	800
衝撃波形	正弦半波形
衝撃加速度範囲（m/s2）	50～50000 （5～5000（G））
衝撃作用時間範囲（ms）	0.2 / 0.5 / 1 / 6 / 11
対応規格	JIS C 60068-2-27 「環境試験方法　―電気・電子―　第2-27部：衝撃試験方法」



③加速度計測器（ショックマネージャ）

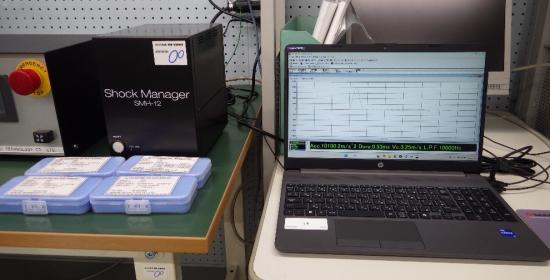

加速度計測器（ショックマネージャ）および解析画面

メーカ・型式	神栄テクノロジー（株）　SMH-12-C5A5
解析ソフトウェア	SM-500
接続チャンネル数	10ch（圧電型5ch および アンプ内蔵型5ch）
3軸発生加速度	合成・解析可能
保有加速度センサ	1軸（圧電型）　3個、　3軸（圧電型）　1個



■装置の用途

本機器を導入することにより、県内の機械電子産業や食品関連産業、更には成長産業（医療介護関連、航空・宇宙関連、燃料電池関連、半導体・製造装置関連、ロボット関連）など様々な産業に関連する製造業に、次の用途等での活用が可能となります。

• 包装貨物に対する信頼性の評価
• 医療機器・医療ヘルスケア関連部品等への耐衝撃性能の評価
• 薬液や飲料等のバックやボトル容器への耐衝撃性能の評価
• 半導体および半導体製造装置関連部品等への耐衝撃性能の評価
• 携帯型電子機器および電子部品等への耐衝撃性能の評価
• 故障原因の究明による安全性および信頼性の向上

■担当からひとこと

落下衝撃試験機の導入により、当センターではこれまで対応できなかったJIS規格に準拠した試験が可能となりました。また、操作方法が容易であるため簡便にご利用頂け、再現性の高い繰り返し試験が可能です。是非ご活用下さい。



■連絡先

機械技術部

　TEL 055-243-6111（代）
