産業技術センタープロポーザル

【山梨県産業技術センタープロポーザル】

産業技術センターをより活用していただくため、センターの研究や設備などをわかりやすく紹介します。

TOPIC:【設備紹介】電気・電子製品の認証試験に。新しい信頼性評価装置の紹介

■IoT製品関連分野進出支援事業

山梨県では、県内中小企業のIoT分野への事業展開を支援するため、地方創生推進交付金を活用したIoT製品関連分野進出支援事業を実施しています。昨年度、当センターでは、IoT関連機器の信頼性評価に対する支援体制の強化と評価技術者の育成を目的に、機器を整備しました。



■新しい信頼性評価装置

新たな信頼性評価装置として「電源品質・ノイズ評価システム」、「空間電磁界可視化システム」、「インパルス試験機」、「ファストトランジェント/バースト試験機」の4つの装置を整備しました。




1.電源品質・ノイズ評価システム

PCR6000LE2他(菊水電子工業株式会社)

電源ラインに瞬停、電圧低下、高調波、フリッカなどの変動を与える装置です。また、機器の電源ラインから漏れる高調波やフリッカを測定することも可能です。単相のみならず三相電源機器の試験も実施できます。主にIECなどの国際規格に準拠した試験に対応しています。

電源品質・ノイズ評価システム

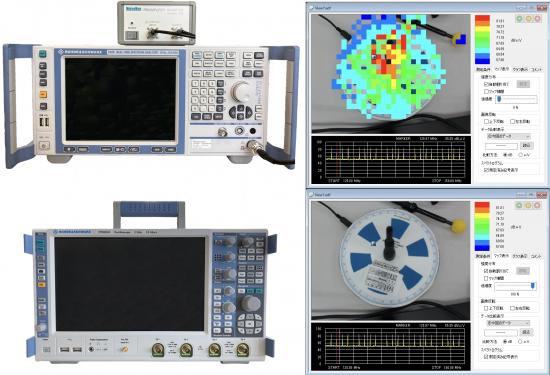

2.空間電磁界可視化システム

ESP-02Ev3(株式会社ノイズ研究所)

電子機器から放射される電磁波や磁界密度の空間分布を周波数帯で可視化できる装置です。ノイズ対策においてノイズ源の特定などに利用できます。



空間電磁界可視化システム



3.インパルス試験機

INS-AX2-450TH(株式会社ノイズ研究所)

電子機器の電源線や信号線に対して方形波状のノイズを加えることができる装置です。専用の制御ソフトウェアを使ってPCから簡単に条件設定をすることができます。

インパルス試験機



4.ファストトランジェント/バースト試験機

FNS-AX4-B63(株式会社ノイズ研究所)

電子機器の電源線や信号線に対して繰り返しの早い高周波ノイズを加えることができる装置です。専用の制御ソフトウェアを使ってPCから簡単に条件設定をすることができます。

ファストトランジェントバースト試験機



■機器の用途

本装置の導入により、主に県内の機械電子関連の製造業者などが、つぎの試験、測定を実施することが可能です。

新たに対応可能となった規格試験

・IEC61000-4-11圧ディップ、瞬停および電圧変動

・IEC61000-4-13調波、次数間高調波

・IEC61000-4-14圧動揺

・IEC61000-3-2調波エミッション

・IEC61000-3-3リッカ/電源変動エミッション

また、以前から対応可能であった

・IEC61000-4-4ァストトランジェントバースト試験

については規格には要求されていませんが試験ニーズの高かったノーマルモード試験にも対応可能にとなりました。

空間電磁界可視化システムの導入により、機器から不要に放射される電磁波のノイズ源の特定が容易になり、効率的なノイズ対策が実施可能となりました。また、インパルス試験器はPCから専用ソフトウェアによる制御が可能となったため、今までのアナログ調整が不要となり、スムーズな試験運用が可能となりました。

■担当からひと言

電源電圧など試験対象によっては試験の実施が出来ない場合もありますので、事前に試験実施が可能かお問い合わせください。

電子応用科



各機器の詳細は以下のページからご覧いただけます。
