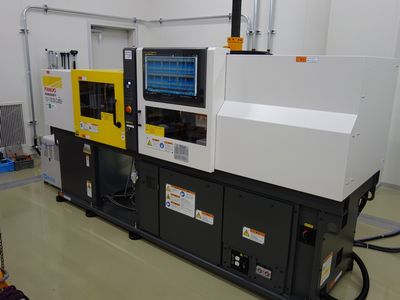

プラスチック射出成形機

原材料（ペレット）をシリンダ内で溶融させ、金型に射出して製品を成形します。
ダンベル片の作成や、スパイラスフロー金型を用いた実験においては、当所で所有している金型が使用可能です。また、金型を持ち込んで成形実験を実施することも出来ます。

【この装置は平成9年度「日本小型自動車振興会補助金（公益財団法人JKA）」により導入しました。】

機種名

ファナック株式会社

ROBOSHOTα-30C

仕様

【型締部】

方式	ダブルトルク
最大型締力	300kN
最大型開き距離	530mm
型開閉ストローク	230mm
タイバー間隔	280×280mm
プラテン寸法	420×420mm
最小金型寸法	165×165mm
エジェクタストローク	60mm
エジェクタ突出力	8kN



【射出部】

スクリュー径	18mm
スクリューストローク	75mm
最大射出容量	19cm3
スクリュー最高回転数	300/min
最大射出圧	220MPa
最大保圧	200MPa
最大射出速度	150mm/s



【ヒータ】

ヒータ容量

3.4kW



設備使用料

1,080円/1時間

担当

機械電子技術部
