ワイヤー放電加工機

名称	ワイヤー放電加工機
メーカー	株式会社牧野フライス製作所
型式	UPH-1
概要	細線ワイヤを用い、放電現象を起こして、金属を切断加工する機械です。ワイヤを使用して加工するため一筆書き形状しか加工できませんが、旋盤やフライス盤では加工が困難な微小領域の加工が可能です。加工精度が非常に高いため、金型や歯車、精密治具等の加工に利用されています。特にこの装置はΦ0.03mmの細線ワイヤを使用できるため、通常のワイヤ放電加工機では加工できないような微小形状の加工が可能です。
仕様	●移動量 X軸移動量：160mm Y軸移動量：200mm Z軸移動量：40mm U軸移動量：±4mm V軸移動量：±4mm ●加工範囲 X軸：120mm Y軸：110mm Z軸：40mm ●加工物最大懸垂質量：5kg（ホルダを含む）最大ワーク大きさ：100mm×100mm×30mm ●ワイヤワイヤ系：Φ0.03,0.05,0.07,0.10mmから選択送り速度：0～100mm/s テンション：0.5～10N ●精度位置決め精度：±0.001mm 繰り返し決め精度：±0.001mm ●加工性能形状加工精度：±0.001mm 真円加工精度：0.002mm 最良面粗度：0.5μmRmax
分類	加工関連機器
導入年度	平成10年度
補助事業名	平成10年度ものづくり試作開発支援センター整備事業

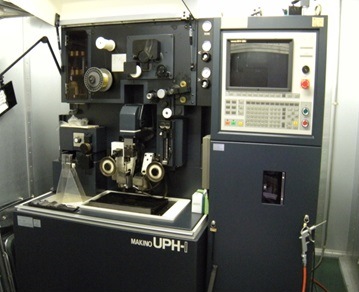

装置写真
