超音波映像装置

名称	超音波映像装置
メーカー	インサイト株式会社
型式	Insight-300
概要	プラスチック、電子部品、金属などの内部ボイド、クラック、剥離の欠陥部を、超音波の反射や透過を検出し、映像化して検査、解析を行う装置です。センサ（探触子）を走査し、受信した超音波波形から映像化し、欠陥や密度変化を観察することができます。超音波映像装置紹介パネル（PDF：233KB）
仕様	探傷周波数範囲：0.1～300MHz ●探触法：パルス反射法、透過法 ●所有探触子：（反射法用）5MHz、10MHz、15MHz、25MHz、50MHz、110MHz、200MHz （透過法用）25MHz スキャナ軸数：3軸（X,Y,Z） ●有効スキャンエリア(XYZ)：350x320x[50(auto)+150(manual)]mm ●スキャン速度：1000mm/s ●最小スキャンピッチ：1μm ●表示モード： Aスコープ（超音波波形） Bスコープ（断面画像） Cスコープ（平面画像） 3D（立体画像）スキャンモード：パッチスキャン切り出しスキャン繰り返しスキャンなどその他機能：超音波全波形収集、計測　など
分類	非破壊検査機器
導入年度	平成21年度
補助事業名	平成21年度自転車等機械工業振興補助事業（公益財団法人JKA）

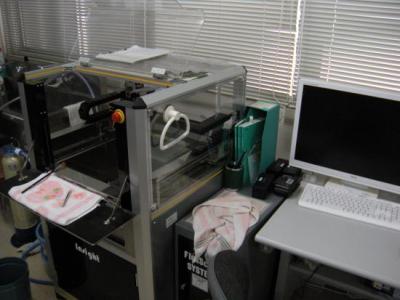

装置写真
